Der einfache Weg: Anleitung zur Installation Ihrer LG R290 Monobloc

04/23/2024

Bei LG Air Solution steht die Sicherheit unserer innovativen Produkte in jeder Hinsicht an erster Stelle. Die detaillierten Anweisungen in der folgenden Anleitung sollen Ihnen jeden Schritt der Installation der THERMA V R290 Wärmepumpe eingehend erklären, um die Installation so einfach und reibungslos wie möglich zu gestalten.

Die LG R290 Monobloc ist eine der besten Wärmepumpen am Markt und bietet durch die Verwendung des Kältemittels R290 eine beispiellose Effizienz und eine geringere Umweltbelastung.

Der leicht nachvollziehbare Installationsprozess ermöglicht es Installateuren ihren Kunden ein sicheres, hocheffizientes und zukunftssicheres Heizungssystem bereitzustellen. Ein reibungsloser Ablauf der Installation hilft zusätzlich Arbeitszeit zu sparen und den Kunden einwandfreie Wärmepumpensysteme zu gewährleisten, an denen sie noch viele Jahre Freude haben werden.

Vor der Installation

Bei der Installation der R290 Monobloc Wärmepumpe sind mehrere vorbereitende Schritte für einen reibungslosen Ablauf unerlässlich. Überprüfen Sie zunächst die Modellnummer auf der Verpackung, um sicherzustellen, dass das richtige Produkt eingegangen ist. Überprüfen Sie sowohl die Verpackung als auch das Produkt sorgfältig, um sicherzustellen, dass es keine Anzeichen von Beschädigungen gibt. Weiters ist es wichtig, die Abmessungen des Aufstellbereichs zu messen, um sicherzustellen, dass genügend Platz für den optimalen Betrieb des Systems vorhanden ist.

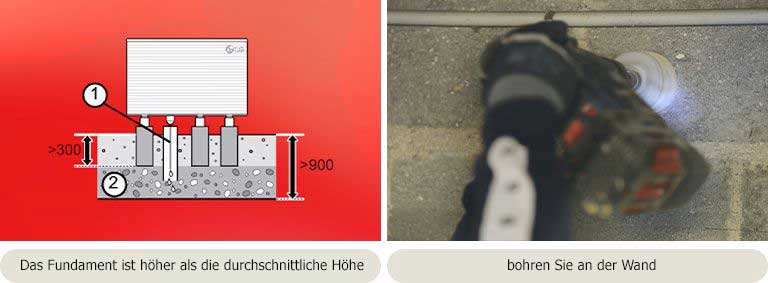

Vor der Installation der Wärmepumpe ist eine sorgfältige Vorbereitung des Fundaments und der Entwässerung für das Außengerät entscheidend. Stellen Sie sicher, dass das Fundament höher als die örtliche durchschnittliche Schneefallhöhe gebaut ist, um zu verhindern, dass Schneeansammlungen den Betrieb beeinträchtigen, und stellen Sie sicher, dass der Kondensatwasserablauf frostfrei ist, um ein Einfrieren zu vermeiden. Darüber hinaus ist es notwendig, alle Bohrungen durch die Wände des Gebäudes im Voraus zu machen, um einen reibungslosen Installationsprozess zu ermöglichen. Die Verwendung eines Lecksuchgeräts sowohl vor, als auch nach dem Auspacken des Geräts ist unerlässlich, um sicherzustellen, dass keine Lecks vorhanden sind. Vergewissern Sie sich abschließend, dass alle für die Installation erforderlichen Teile mitgeliefert wurden, um Verzögerungen oder Probleme während des Installationsvorgangs zu vermeiden.

Image of steps to be done before installing a LG R290 Monobloc

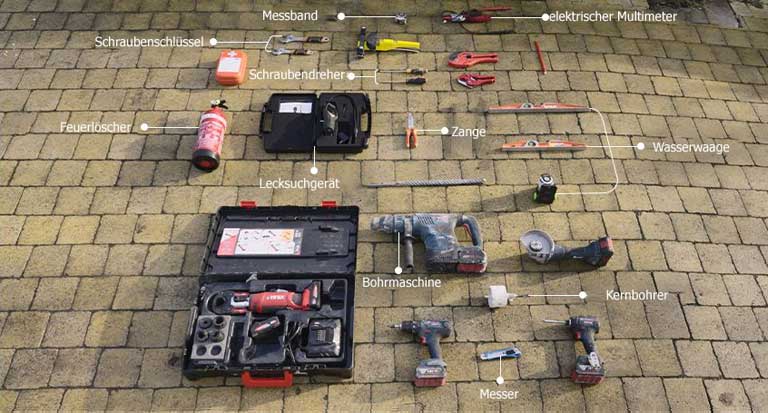

Die notwendigen Werkzeuge

Für die Fertigstellung der Installation benötigen Sie folgende Werkzeuge:

Various tools for preparing to install LG R290 Monobloc

Produkt Installation

Alles an den dafür vorgesehenen Platz bringen

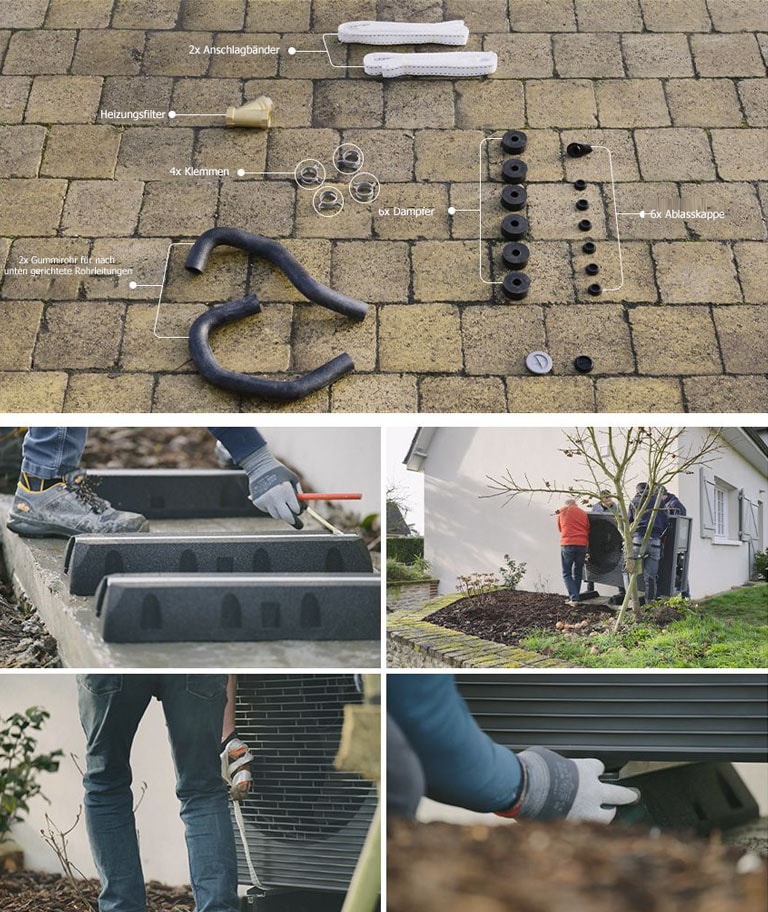

Um mit der Installation der R290 Monobloc Wärmepumpe zu beginnen, bringen Sie das Gerät mithilfe der mitgelieferten Anschlagbänder an den vorgesehenen Platz.

1. Befestigen Sie das Gerät mit sechs Sätzen M12-Fundamentschrauben, Muttern und Unterlegscheiben fest an Ort und Stelle und stellen Sie sicher, dass die Schrauben 20 Millimeter aus der Fundamentoberfläche herausragen, um ein stabiles Fundament zu erhalten.

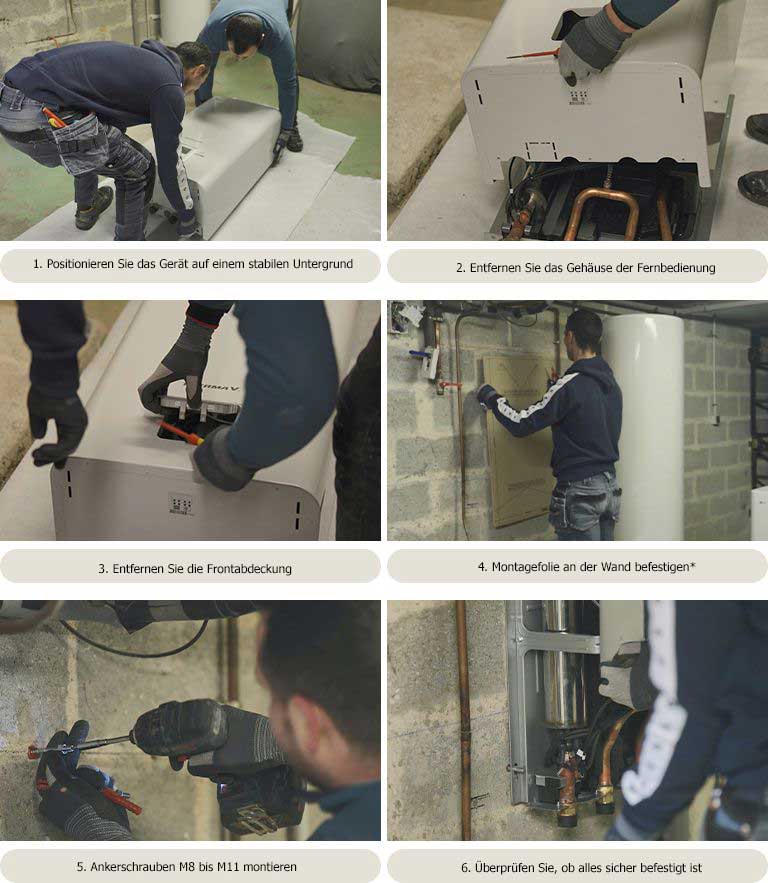

Als Nächstes konzentrieren wir uns auf die Installation des Innengeräts.

1. Das Gerät sollte in einem Raum aufgestellt werden, der einen einfachen Zugang sowohl zum Außengerät als auch zur Heizungsanlage bietet und gleichzeitig den Mindestplatzbedarf für die Wartung einhält, um Probleme mit der Luftzirkulation und Überhitzung zu vermeiden.

2. Wählen Sie einen Ort mit einem wasserbeständigen Boden und Zugang zum Entwässerungssystem des Hauses, um sicherzustellen, dass es frei von brennbaren Materialien ist und vor möglichen Nagetierschäden geschützt ist.

Nachdem Sie diese ersten Schritte abgeschlossen haben, können Sie mit der Montage des Innengeräts fortfahren und die Voraussetzungen für eine erfolgreiche Installation schaffen.

* In Schritt 4 ist diese Folie, welche sich zwischen dem Styropor und dem Kasten des Innengeräts befindet, entscheidend für die genaue Markierung der Schraubenpositionen. Stellen Sie sicher, dass die Platte waagrecht ist, um zu gewährleisten dass die Trägerplatte und das Innengerät richtig ausgerichtet sind.

Nach der Fertigstellung ist das Innengerät ordnungsgemäß installiert und einsatzbereit.

Verkabelung

Installation process of connecting power to LG R290 Monobloc

1. Beginnen Sie mit dem Anschluss der Wärmepumpe an die Stromversorgung, indem Sie die Seitenwand und die Abdeckung des Schaltkastens vorsichtig vom Außengerät demontieren.

2. Schließen Sie das Netzkabel an die Hauptstromklemme an und stellen Sie sicher, dass das Erdungskabel sicher an der dafür vorgesehenen Klemme angeschlossen ist.

3. Verwenden Sie Kabelklemmen oder Kordelklemmen, um eine unbeabsichtigte Bewegung des Netzkabels zu verhindern, und achten Sie darauf, die Anschlussschrauben nicht zu fest anzuziehen, um Beschädigungen zu vermeiden.

4. Verwenden Sie runde Druckklemmen für den Anschluss an die Leistungsklemme; wenn diese nicht verfügbar sind, verwenden Sie vergleichbare alternative Verbindungsklemmen.*

* Es ist unbedingt darauf zu achten, dass das Netzkabel das Kupferrohr nicht berührt und dass die Kabelklemme fest befestigt ist, um die Verbindung der Klemme zu gewährleisten.

5. Verbinden Sie als Nächstes das Verbindungskabel zwischen Außen- und Innengerät mit einem abgeschirmten Kabel (Bus Kabel).

6. Stellen Sie sicher, dass dieses Kabel durch den dafür vorgesehenen Kabelkanal verläuft, um es vom Netzkabel getrennt zu halten.

7. Schließen Sie die Installation ab, indem Sie die Seitenwand und die Abdeckung des Schaltkastens wieder an der Außeneinheit montieren und die Schrauben fest befestigen.

Dieser direkte Ansatz gewährleistet einen stabilen und effizienten Installationsprozess für die LG R290 Monobloc Wärmepumpe, wobei Präzision und die Einhaltung der Richtlinien für eine optimale Leistung im Vordergrund stehen.

Elektrische Verbindung des Innengeräts

Kommen wir nun zu den elektrischen Anschlüssen am Innengerät.

Installationsprozess für den Anschluss an die Stromversorgung der LG R290 Monobloc

* Es ist wichtig, eine Trennung zwischen den Stromleitungen und den Verbindungsleitungen einzuhalten, um Interferenzen zu vermeiden.

Füllen der Heizungsleitungen

1. Um mit der Befüllung des Heizungswassers zu beginnen, öffnen Sie zunächst alle Ventile innerhalb des Heizungskreislaufs und schließen Sie das Zulaufwasser an.

2. Entfernen Sie anschließend die Kappen der Entflüfter, die sich sowohl in der Innen- als auch in der Außeneinheit befinden, um den Spülvorgang für die im Heizungskreislauf vorhandene Luft zu beginnen.

3. Wiederholen Sie diesen Vorgang, bis das Manometer auf dem Bedienfeld das Erreichen des voreingestellten Wertes anzeigt und damit einen Stopp der Wasserzufuhr signalisiert.*

* Es ist wichtig, den Druck mit der Fernbedienung zu überwachen, um sicherzustellen, dass er mit den erwarteten Werten übereinstimmt.

4. Sobald die Druckniveaus zufriedenstellend und aufeinander abgestimmt sind, besteht der nächste Schritt in einer gründlichen Inspektion der Rohrisolierung, um ihre Intergrität und Betriebsbereitschaft zu bestätigen.

Zubehör

Diverses Zubehör, wie z.B. Ventile, externe Pumpen oder Sensoren können an das Innengerät angeschlossen werden. Weitere Informationen finden Sie im Installationshandbuch oder im jeweiligen Schaltplan. Stellen Sie sicher, dass die Einstellungen des DIP-Schalters mit der tatsächlichen Installation übereinstimmen.

Schlussfolgerung: Eine perfekt ausgeführte Installation der LG R290 Monobloc Wärmepumpe ist für jeden HKLS-Installateur von entscheidender Bedeutung, um eine effiziente und fehlerfreie Einrichtung zu gewährleisten. Die Kenntnis jedes Schritts verbessert die Systemleistung, verlängert die Lebensdauer der Geräte und garantiert die Kundenzufriedenheit. Dieser Leitfaden ermöglicht es Ihnen, Installationen sicher zu handhaben, Herausforderungen zu meistern und die Servicequalität zu verbessern, um Ihre Kundenzufriedenheit zu stärken.
