A könnyű út: Útmutató az LG R290 Monobloc beszereléséhez

Az LG Air Solution-nél innovatív termékeink minden területén a biztonság az első. Az alábbi részletes útmutatónkat használva magabiztosan és hatékonyan navigálhat a THERMA V R290 hőszivattyú felszerelésének minden lépésében.

Az LG R290 Monobloc hőszivattyú az épülegépészeti technológia élvonalában áll, páratlan hatékonyságot és alacsony környezeti hatást kínálva az R290 hűtőközeggel. A kivitelezők számára a hőszivattyús rendszer telepítési folyamatának megismerése lehetőséget kínál a környezetbarát megoldások felé. A rendszer beépítésének elsajátítása biztosítja, hogy Ön és a vállalkozása releváns és keresett maradjon a folyamatosan fejlődő épületgépészeti piacon.

Az R290 Monobloc hőszivattyú problémamentes felszereléséhez számos előzetes lépés szükséges. Először ellenőrizze a csomagoláson található modellszámot, hogy megbizonyosodjon arról, hogy a megfelelő termék érkezett. Alaposan ellenőrizze a csomagolást és a terméket, hogy van-e bármi sérülésre utaló jel. Továbbá fontos előre lemérni a telepítés helyszínét annak érdekében, hogy elég hely álljon rendelkezésre a rendszer megfelelő működéséhez.

A hőszivattyú beépítése előtt fontos a kültéri egység alapozásának és vízelvezetésének gondos előkészítése. Figyeljen oda, hogy az alap magasabb legyen, mint a hóhatár, a behavazódás miatt, ami később zavarhatja a működést. Az elfagyás elkerülése érdekében ellenőrizze, hogy a kondenzvíz elvezetése fagymentes. Továbbá fontos, hogy előre be legyen fejezve minden áttörés az épület falain a telepítési folyamat megkönnyítése érdekében. A szivárgásból eredő veszélyek elkerülése érdekében a szivárgásérzékelő használata elengedhetetlen az egység kicsomagolása előtt és után is. Végül ellenőrizze, hogy a szereléshez minden szükséges elem megvan-e, hogy elkerülje a késéseket vagy problémákat az összeszerelési folyamat során.

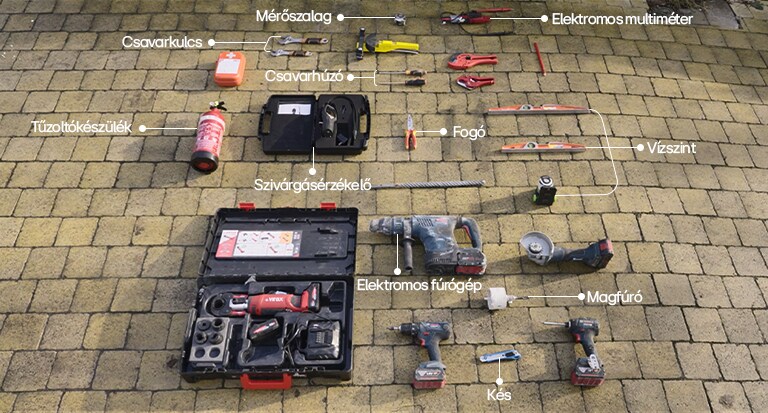

A szükséges eszközök:
A teljeskörű telepítéshez a következő eszközök szükségesek:

Mindent a helyére

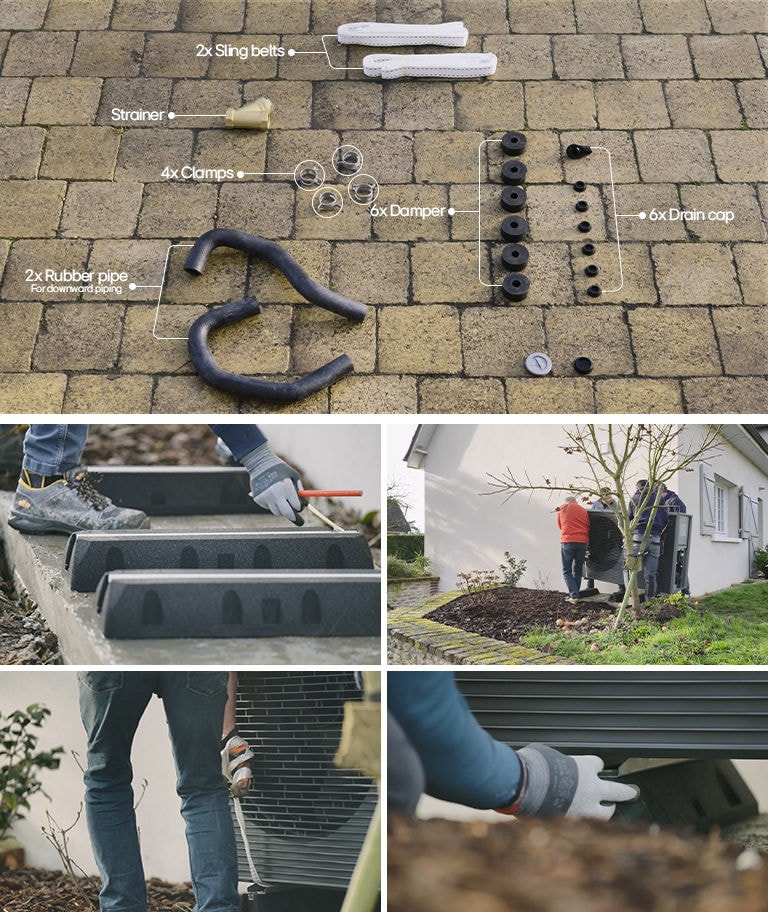

Hogy megkezdje a R290 Monobloc hőszivattyú felszerelését, a hevederek segítségével szállítsa az egységet a kijelölt helyre.
1. Hat pár M12-es alapozócsavarral, anyacsavarral és alátéttel rögzítse a készüléket a helyére úgy, hogy a csavarok 20 mm-re kinyúljanak az alapfelülettől a stabilitás érdekében.

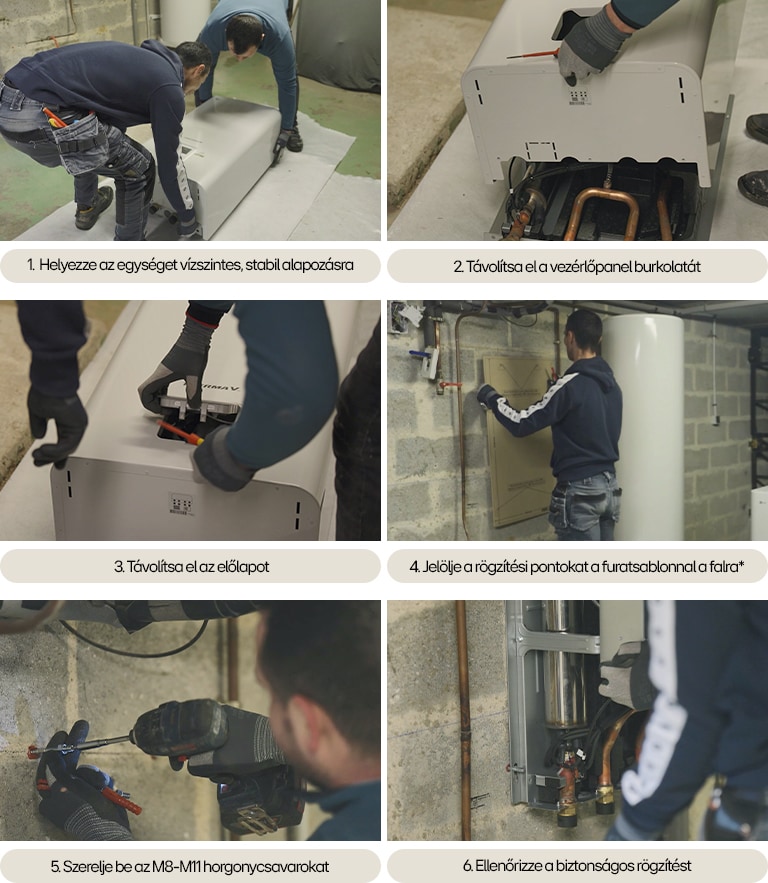

Ezután térjünk át a beltéri egység telepítésére.
1. Érdemes olyan helyiségben elhelyezni, ahol biztosítva van a könnyű hozzáférés mind a kültéri egységhez, mind a fűtésrendszerhez, elég teret hagyva a karbantartásokhoz a szellőzési és túlmelegedési problémák elkerülése végett.
2. Válasszon olyan helyet, ahol a padló vízálló, és ahol van hozzáférés a ház csatornázásához. Győződjön meg arról, hogy a hely gyúlékony anyagoktól mentes legyen, és védve legyen a rágcsálók okozta károktól.

Ezekkel a kezdeti lépésekkel máris készen áll a beltéri egység telepítésére, előkészítve a terepet a sikeres beépítéshez.

* A 4. lépés szerinti furatsablon a hungarocell és a beltéri egység doboza között található, a szükséges rögzítési pontok feljelöléséhez. Győződjön meg arról, hogy a sablon elhelyezése lehetővé teszi a tartólemez és a beltéri egység megfelelő összeállítását.

Ha ezzel elkészült, a beltéri egység megfelelően be lett szerelve és már használatra kész.

Csatlakoztatás

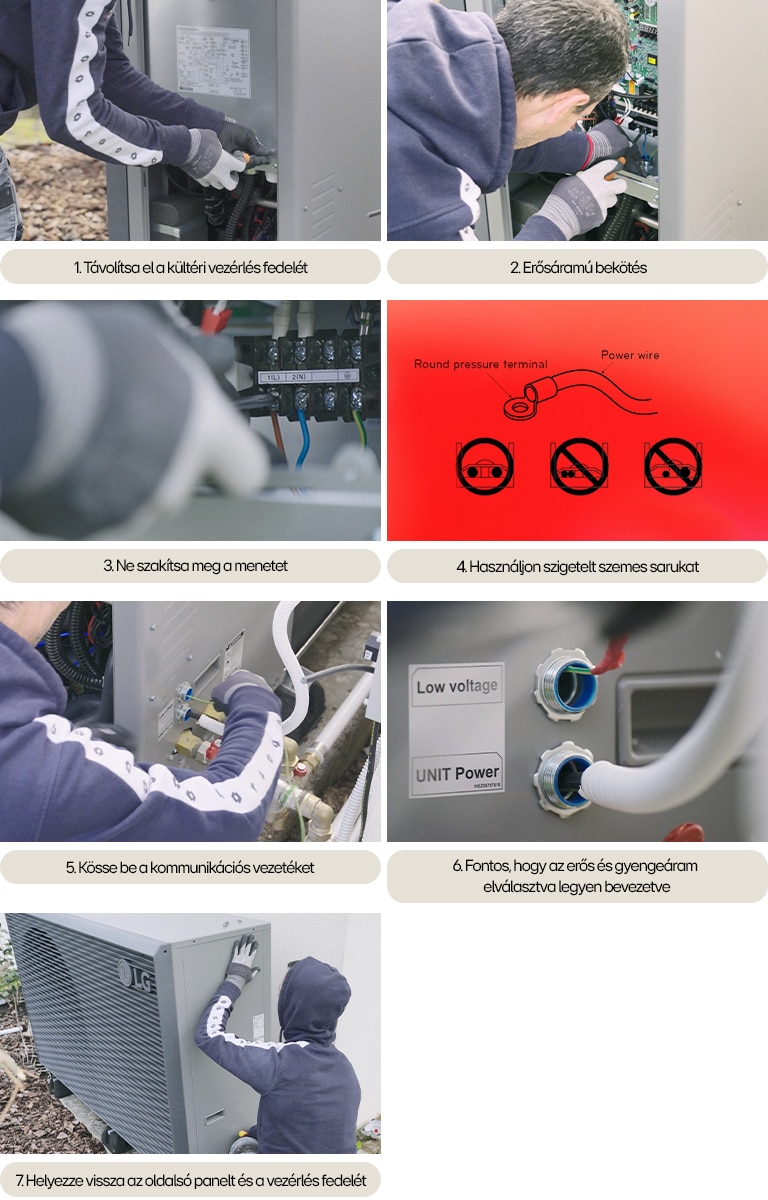

1. Kezdje el csatlakoztatni a hőszivattyút az áramellátáshoz úgy, hogy óvatosan szétszereli az oldalsó panelt és a vezérlés fedelét a kültéri egységről.
2. Folytassa a tápkábel csatlakoztatását az erősáramú hálózathoz, ügyelve arra, hogy a földkábel biztonságosan legyen rögzítve a megfelelő helyre.
3. Használjon kábelrögzítőt vagy zsinórrögzítőt, hogy megakadályozza a tápkábel mozgását, és figyeljen arra, hogy ne húzza túl a terminálcsavarokat, hogy elkerülje a károkat.
4. Használja a szemes sarukat az elektromos terminálhoz való csatlakozáshoz; Ha ezek nem állnak rendelkezésre, tartsa be az alternatív csatlakozási lehetőségeket.*
* Fontos, hogy a hálózati kábel ne érjen hozzá a rézcsőhöz, és hogy a kábelrögzítő szilárdan tartson a terminál csatlakoztatásának fenntartásához.

5. Ezután csatlakoztassa a kommunikációs vezetéket a kültéri és beltéri egységek között az árnyékolt kábel segítségével.
6. Győződjön meg arról, hogy a kábel az arra szánt csövön keresztül fut, külön a tápegység kábelétől.
7. A szerelés befejezéséhez helyezze vissza az oldalsó panelt és a vezérlés fedelét a kültéri egységre, szorosan rögzítve a csavarokat.
Ez a közvetlen módszer biztosítja az LG R290 Monobloc hőszivattyú stabil és hatékony telepítési folyamatát, ügyelve a pontosságra és az optimális teljesítményre vonatkozó irányelvek betartására.

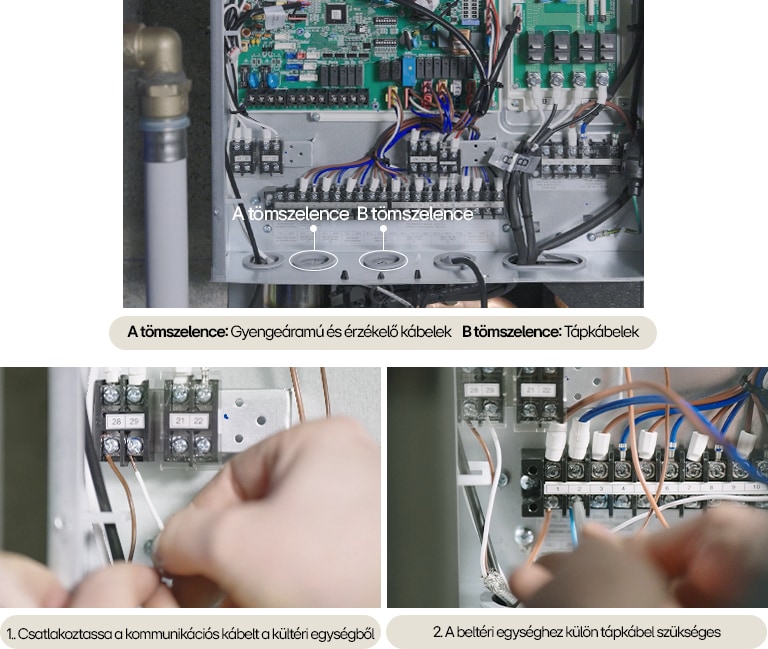

Haladjunk tovább a beltéri egység villamos csatlakoztatásával.

Különböző tartozékok, például szelepek, külső szivattyúk vagy érzékelők csatlakoztathatók a beltéri egységhez. A részleteket a telepítési kézikönyvben vagy egyes vázlatokban találhatja. Győződjön meg arról, hogy a DIP kapcsoló beállításai megegyeznek a tényleges beállítással.

Ajánlott rövidebb összefoglalás: Az R290 Monobloc hőszivattyú összeépítésének elsajátítása kulcsfontosságú a gépész kivitelezők számára a hatékony és hibátlan összeállítás érdekében. A lépések ismerete növeli a rendszer teljesítményét, meghosszabbítja az élettartamát és garantálja az ügyfelek elégedettségét. Ez az útmutató lehetővé teszi, hogy magabiztosan kezelje a összeépítést, megbirkózzon a kihívásokkal és javítsa a szolgáltatás minőségét, megerősítve szakértelmét és piaci helyzetét.
